Cabineo X

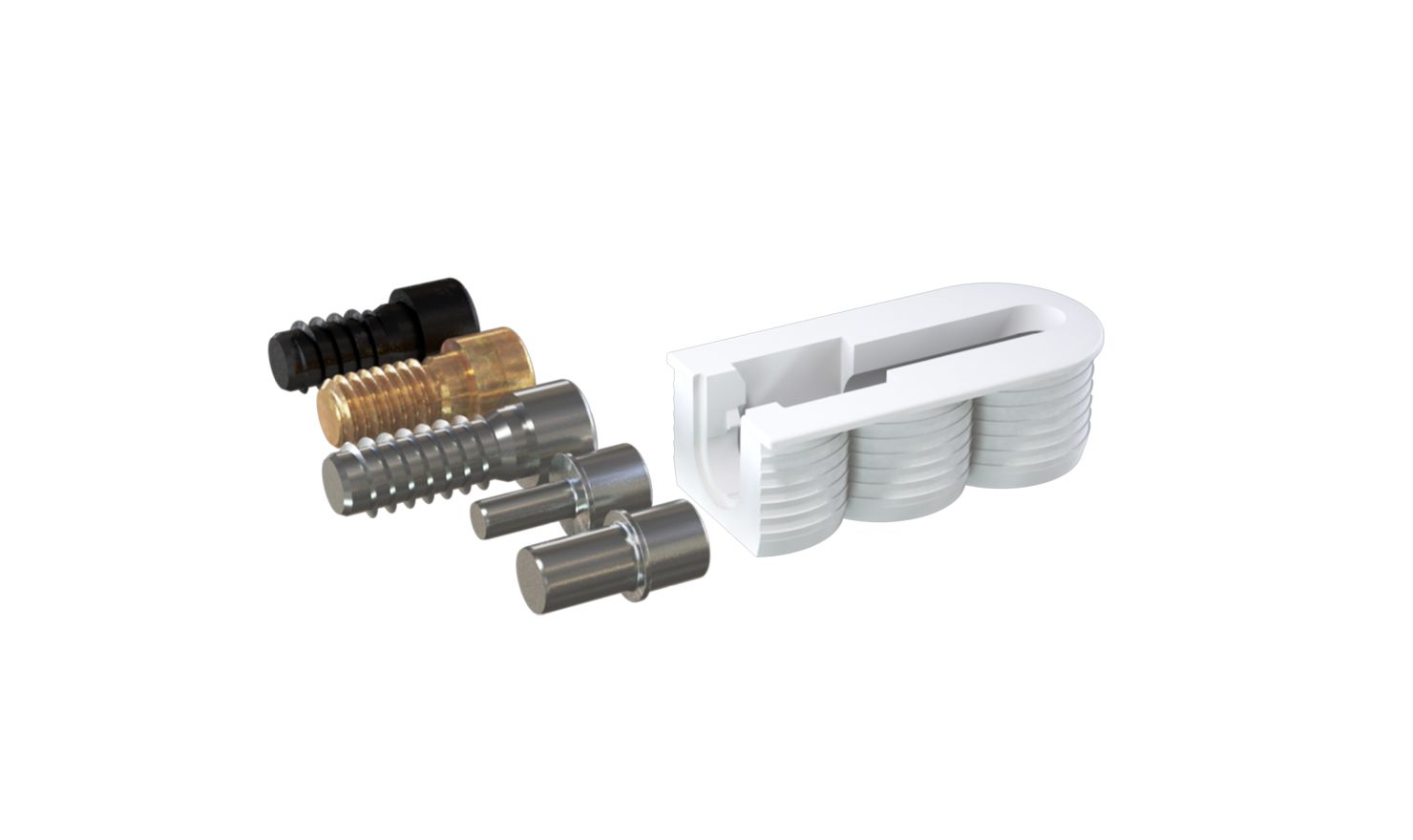

Cabineo X is een frameverbinder op boor- of freesbasis, voor frames en legplanken waarvoor alleen het oppervlak moet worden bewerkt. Er zijn geen gaten geboord in de zijkanten voor een deuvel. Hierdoor kan Cabineo X op alle CNC-machines worden gebruikt, inclusief eenvoudige 3-assige machines en nesting machines. Het bijzondere aan de Cabineo X is dat de open behuizing kan worden gecombineerd met de verschillende Cabineo-schroeven en legplankdragers. Zo kan afhankelijk van de opdracht en toepassing een houtschroef, een metrische schroef of een legplankdrager worden gebruikt. Als een framehoek of een vaste legplank vast moet worden verbonden, wordt de houtschroef in de zijkant voorgemonteerd. De afdekking of de legplank wordt op de vastgeschroefde houtschroeven geplaatst en zo voorgemonteerd. Met een accuboormachine en de Cabineo-bit wordt de schroef vastgedraaid en het werkstuk snel en krachtig vastgeschroefd. Zo kan ook een kast eenvoudig worden gemonteerd zonder de hulp van een extra persoon. Als alternatief kan in de open behuizing de gewenste schroef worden geplaatst, zodat de frameverbinder Cabineo X op dezelfde manier kan worden gebruikt als de standaard Cabineo. In combinatie met een Cabineo X legplankdrager voorkomt de verbinder dat planken onbedoeld worden uitgetrokken of opgetild. Dit is vooral handig bij open rekken of in de caravan- of scheepsbouw. Het frezen voor de Cabineo X is identiek aan de standaard Cabineo, zodat alle werkstukken op dezelfde manier kunnen worden bewerkt. In vergelijking met de excentrische verbinder overtuigt de Cabineo met zijn efficiëntere bewerking en een snellere montage. De hoge spankracht zonder extra houten deuvels is ook een pluspunt. De Cabineo biedt aanzienlijke voordelen voor het productie-, transport- en montageproces. Zo kan de verbinder al tijdens het productieproces in de werkstukken worden gemonteerd. De werkstukken kunnen dan op hun beurt worden gestapeld voor transport zonder uitstekende delen die de werkstukken mogelijk beschadigen. Afhankelijk van de kleur van het gebruikte materiaal kunt u kiezen tussen een witte of zwarte behuizing. Voor het afdekken van de Cabineo zijn afdekkappen in verschillende kleuren verkrijgbaar.

Meubels en etalages in de winkelinrichting en voor legplanken op boor- of freesbasis, waarvoor alleen het oppervlak moet worden bewerkt.

De Cabineo biedt drie inbouwmogelijkheden:

• Opliggende kraag, zodat de gefreesde kant afgedekt is en de verbinder iets uitsteekt
• Verzonken kraag, zodat de verbinder gelijk ligt met het plaatoppervlak
• Verzonken kraag en afdekkap, zodat de verbinder incl. afdekkap gelijk ligt met het plaatoppervlak

Toepassingen:

• Algemene meubel- of frameconstructie voor plaatmaterialen
• Demonteerbare verbindingen tussen verschillende materialen
• Inbouwkasten of kleerkasten waarbij de uittrekbare planken moeten worden vastgezet
• Voor transport demonteerbare hoge keukenkasten
• Uittrekbare planken bij keukenframes of open planken die voor het transport zijn voorgemonteerd
• Inspectiedeuren of -luiken die zonder gereedschap verwijderd en weer gemonteerd kunnen worden
• Meubels en etalages in de winkelinrichting en voor legplanken op boor- of freesbasis, waarvoor alleen het oppervlak moet worden bewerkt

Gebruiksaanwijzing Cabineo X



Typen verbindingen
